PFXSP5660TPD – Pro-face可程式人機介面SP5000系列

Tags :

Category : Pro-face , 人機介面SP5000系列

PFXSP5660TPD – Pro-face可程式人機介面SP5000系列

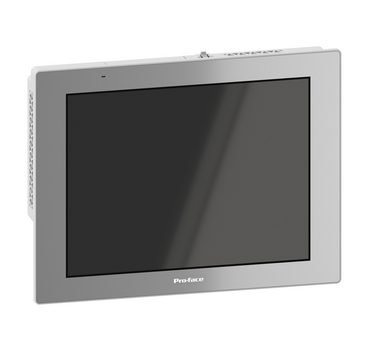

SP-5660TP
機型: PFXSP5660TPD

12″
1,024 x 768 像素 (XGA)
產品基本資訊
產品類型
HMI
系列
SP5000系列
顯示器尺寸
12″
型號
PFXSP5660TPD
全球碼
PFXSP5660TPD
產品主要特色
12″ DC Wireless LAN Auto Scaling Brightness Sensor (Premium Display)
可否維修
維修收件期內，可維修
顯示器規格
顯示類型
TFT 全彩 LCD
顯示尺寸
12.1″
解析度
1,024 x 768 像素 (XGA)
自動縮放
已配備
有效可視面積
W245.76 x H184.32 mm [W9.68 x H7.26 in.]
顯示顏色
1600萬色
背光
白色 LED (用戶無法自行更換。需更換時，請與您的代理商聯絡。)
背光使用年限
50,000小時以上(在25 °C [77 °F]下連續工作 – 亮度下降至原來的50%)
亮度控制
0 至 100 (可由觸控面板或軟體調整)
亮度感測
已配備
觸控面板類型
電阻式薄膜(類比, 多點觸控)
觸控面板解析度
1,024 x 1,024
觸控面板使用年限
1百萬次以上
電源規格
輸入電壓
12 至 24 Vdc
額定電壓
10.8 to 28.8 Vdc
允許的壓降
12 Vdc: 1.25 ms以下
24 Vdc: 5 ms以下
耗電量
最大23 W
未供電給外接裝置時: 20 W以下
背光關閉時(待機模式): 8W以下
背光調整時(20%): 13 W以下*1
突波電流
30 A以下
耐雜訊
雜訊電壓：1,000 Vp-p
脈衝寬度：1 µs
上升時間：1 ns
(雜訊模擬器測得)
耐壓特性
AC1,000V 20mA於1分鐘內(充電部端子與 FG 端子間)
絕緣電阻
500 Vdc, 10 MΩ 以上

1顯示器模組的耗電量

環境規格
國際安全標準
ceul508ul508ansiccckc
周圍空氣溫度
0 至 60°C (32 至 140°F)
儲存溫度
-20 至 60°C (-4 至 140°F)
環境濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] – 非凝結環境)
儲存濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] – 非凝結環境)
灰塵
0.1 mg/m3 (10-7 oz/ft3) 以下 (非傳導等級)
汙染程度
適用於汙染程度 2 的環境
腐蝕性氣體
非腐蝕性氣體的環境
耐氣壓震動（高度範圍）
800 至 1,114 hPa (海平線上2,000 m [6,561 ft.]以下)
耐震動
符合IEC/EN61131-2標準, 5 至9 Hz 單側震動幅度3.5 mm [0.14 in.]
9 至 150 Hz 固定加速：9.8 m/s²、X、Y、Z 方向 10 週期(100分鐘)
耐衝擊
符合IEC/EN61131-2 規格，147 m/s²，X、Y、Z 方向3次
抗靜電放電力
接觸放電法：6 kV
空氣放電法: 8 kV (IEC/EN61000-4-2 第3級)
介面規格
USB (Type A)
符合USB 2.0 (Type A) x 1
電源輸入電壓: 5 Vdc ±5 %
輸出電流: 500 mA
傳輸距離: 5 m [16.4 ft.]*2
USB (mini-B)
Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft]

2顯示器模組與Power主機模組合併使用時，每種USB裝置只能連接一個，例如1個USB隨身碟、1個傳輸線、或1個條碼機。如果同時連接多個同種類的裝置，只有第一個裝置會作動。

隱藏 無線網路規格
標準
IEEE802.11b/IEEE802.11g/IEEE802.11n*3
頻寬
2.4 GHz
通道帶寬
20 MHz
通道
Access Point mode: 1 to 11 ch
Client mode:
North America US: 1 to 11 ch
Japan JP: 1 to 13 ch
Europe EU: 1 to 13 ch
Korea KR: 1 to 13 ch
China CN: 1 to 13 ch
Taiwan TW: 1 to 11 ch*4
傳輸速度
IEEE802.11b: max 11 Mbps
IEEE802.11g: max 54 Mbps
IEEE802.11n: max 72.2 Mbps
傳輸距離
The maximum 30 meters. (Distant varies depending on application software or use environment.)
動作模式
Client mode / Access Point mode
通訊模式
Infrastructure
網路驗證
Open, WPA-Personal, WPA2-Personal
資料加密
WEP (128 bit) (Open) AUTO/TKIP (WPA-Personal) AES (WPA2-Personal)*5
最多可連接之Client端
10
連線角度及距離
Only the display side is connectable. The enabled connectivity angle and distance depend on your operating environment, applications to be used, and a communication target device. Be sure to conduct operation check including directionality in your operating environment before use.

3For the Wireless LAN, please use in a combination with the Open Box module.
Do not use wireless communication to control machinery. Wireless communication system design must take into account the possibility of communication interference.

4In Access Point mode, IEEE802.11d is not supported.
In Client mode, if the surrounding access points do not support IEEE802.11d, channels are limited from 1 to 11 ch.

5In Access Point mode, WEP is not supported.

結構規格
接地
功能接地：接地電阻 100Ω、電線厚度 2mm² (AWG14)或以上，或符合當地國家標準(同樣適用於 FG 及 SG 端子)。
冷卻方法
自然氣流
結構規格
使用了工廠預裝的前端USB保護蓋: IP65F, IP67F, Type 1
使用了前端USB保護蓋(配件): IP66F, IP67F, Type 1, Type 4X (限室內使用)/13
注意: 此配件為前端USB保護蓋，其螺絲為Pro-face製造。 (型號PFXZCDCVUS1)*6
外部尺寸
W315 x H241 x D67 mm [W12.4 x H9.49 x D2.64 in.]
開孔尺寸
W301.5 x H227.5 mm [W11.87 x H8.96 in.]
面板厚度: 1.6 至 5 mm [0.06 至 0.2 in.]*7
重量
3.2 kg以下*8

6當此產品之正面適當地安裝於外殼內時，已依據上述規格表內所列之條件測試。即使此產品的耐受度符合上列標準，不會造成影響的油仍有可能傷害此產品。此情形會發生在有油霧的場所或低黏性油料長期附著在此產品上時。如果此產品正面的保護膜被撕開，極可能造成油霧的侵入，建議另備保護措施。除此之外，現場若有未許可油品存在，極可能造成前面板塑膠蓋變形或腐蝕。因此，安裝此產品前，請先確認操作場所的環境條件。若安裝墊片已長時間使用，或此產品及其墊片從面板移除，則原有的保護程度將無法保持。若要維持原有的保護程度，請定期更換安裝墊片。

7尺寸誤差值在 +1/-0 mm (+0.04/-0 in.)，R角誤差值低於 R3 (R0.12 in.)。即使安裝外殼厚度在”開孔尺寸”的建議範圍內，由於外殼材質、尺寸、和產品安裝處的不同， 外殼仍有可能彎曲。要避免彎曲，請強化安裝面。

8僅適用於顯示器模組。

產品尺寸
外部尺寸

Display module and box module combination

開孔尺寸


A B C
301.5 (+1/-0) mm
[11.87 (+0.04/-0)] in.		 227.5 (+1/-0) mm
[8.96 (+0.04/-0)] in.		 1.6 to 5 mm
[0.06 to 0.2] in.
包含接線的外部尺寸

(Image of Open Box)

*1Rotation area of the fastener

*2Pitch of center of installation fastener screws

GPL / LGPL License

This product partially uses the open source licensed under public license such as GNU General Public License (GPL), GNU Lesser General Public License (LGPL).

As long as these open source, you have the right to get, modify and redistribute them.

WE PROVIDES THESE SOURCE CODE “AS IS” WITHOUT WARRANTY OF ANY KIND AND ALL SUCH WARRANTIES, EXPRESS OR IMPLIED, ARE HEREBY DISCLAIMED, INCLUDING, WITHOUT LIMITATION, WARRANTIES OF MERCHANTABILITY, FITNESS OR USEFULLNESS FOR ANY PARTICULAR PURPOSE, ACCURACY, AVAILABILITY, QUALITY OF THE SOURCE CODE, PERFORMANCE OR NON-INFRINGEMENT.

There is no guarantee by the copyright for these as the open source and we do not provide nor is obligated to provide support for the usage of these source code packages, but we guarantee this product under the condition described in this script.

You can refer to the following links about GPL / LGPL.
GPL: https://gnu.org/licenses/gpl.html (link is external)
LGPL: http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html (link is external)

  • 2023 01.10
  • -

PFXSP5700TPD – Pro-face可程式人機介面SP5000系列

Tags :

Category : Pro-face , 人機介面SP5000系列

PFXSP5700TPD - Pro-face可程式人機介面SP5000系列

SP-5700TP
機型: PFXSP5700TPD

15″
1,024 x 768 像素 (XGA)
產品基本資訊
產品類型
HMI
系列
SP5000系列
顯示器尺寸
15″
型號
PFXSP5700TPD
全球碼
PFXSP5700TPD
產品主要特色
15″ DC 自動縮放/亮度感測(Premium顯示器)
可否維修
維修收件期內，可維修
顯示器規格
顯示類型
TFT 全彩 LCD
顯示尺寸
15″
解析度
1,024 x 768 像素 (XGA)
自動縮放
已配備
有效可視面積
W304.1 x H228.1 mm [W11.97 x H8.98 in.]
顯示顏色
1600萬色
背光
白色 LED (用戶無法自行更換。需更換時，請與您的代理商聯絡。)
背光使用年限
50,000小時以上(在25 °C [77 °F]下連續工作 – 亮度下降至原來的50%)
亮度控制
0 至 100 (可由觸控面板或軟體調整)
亮度感測
已配備
觸控面板類型
電阻式薄膜(類比, 多點觸控)
觸控面板解析度
1,024 x 1,024
觸控面板使用年限
1百萬次以上
電源規格
輸入電壓
12 至 24 Vdc
額定電壓
10.8 to 28.8 Vdc
允許的壓降
12 Vdc: 1.25 ms以下
24 Vdc: 5 ms以下
耗電量
最大22 W
未供電給外接裝置時: 19 W以下
背光關閉時(待機模式): 6W以下
背光調整時(20%): 11 W以下*1
突波電流
30 A以下
耐雜訊
雜訊電壓：1,000 Vp-p
脈衝寬度：1 µs
上升時間：1 ns
(雜訊模擬器測得)
耐壓特性
AC1,000V 20mA於1分鐘內(充電部端子與 FG 端子間)
絕緣電阻
500 Vdc, 10 MΩ 以上

1顯示器模組的耗電量

環境規格
國際安全標準
ceul508ul508ansiexcccabsrinabvclassnkicon_standards_lreackcctick
周圍空氣溫度
0 至 60°C (32 至 140°F)
儲存溫度
-20 至 60°C (-4 至 140°F)
環境濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] – 非凝結環境)
儲存濕度
10 至 90 % RH (濕球溫度: 最高39 °C [102.2 °F] – 非凝結環境)
灰塵
0.1 mg/m3 (10-7 oz/ft3) 以下 (非傳導等級)
汙染程度
適用於汙染程度 2 的環境
腐蝕性氣體
非腐蝕性氣體的環境
耐氣壓震動（高度範圍）
800 至 1,114 hPa (海平線上2,000 m [6,561 ft.]以下)
耐震動
符合IEC/EN61131-2標準, 5 至9 Hz 單側震動幅度3.5 mm [0.14 in.]
9 至 150 Hz 固定加速：9.8 m/s²、X、Y、Z 方向 10 週期(100分鐘)
耐衝擊
符合IEC/EN61131-2 規格，147 m/s²，X、Y、Z 方向3次
抗靜電放電力
接觸放電法：6 kV
空氣放電法: 8 kV (IEC/EN61000-4-2 第3級)
介面規格
USB (Type A)
符合USB 2.0 (Type A) x 1
電源輸入電壓: 5 Vdc ±5 %
輸出電流: 500 mA
傳輸距離: 5 m [16.4 ft.]*2
USB (mini-B)
Conforms to USB 2.0 (mini-B) x 1, Communication Distance: 5 m [16.4 ft]

2顯示器模組與Power主機模組合併使用時，每種USB裝置只能連接一個，例如1個USB隨身碟、1個傳輸線、或1個條碼機。如果同時連接多個同種類的裝置，只有第一個裝置會作動。

結構規格
接地
功能接地：接地電阻 100Ω、電線厚度 2mm² (AWG14)或以上，或符合當地國家標準(同樣適用於 FG 及 SG 端子)。
冷卻方法
自然氣流
結構規格
使用了工廠預裝的前端USB保護蓋: IP65F, IP67F, Type 1
使用了前端USB保護蓋(配件): IP66F, IP67F, Type 1, Type 4X (限室內使用)/13
注意: 此配件為前端USB保護蓋，其螺絲為Pro-face製造。 (型號PFXZCDCVUS1)*3
外部尺寸
W397 x H296 x D67 mm [W15.6 x H11.7 x D2.64 in.]
開孔尺寸
W383.5 x H282.5 mm [W15.10 x H11.12 in.]
面板厚度: 1.6 至 5 mm [0.06 至 0.2 in.]*4
重量
4.5 kg以下*5

3當此產品之正面適當地安裝於外殼內時，已依據上述規格表內所列之條件測試。即使此產品的耐受度符合上列標準，不會造成影響的油仍有可能傷害此產品。此情形會發生在有油霧的場所或低黏性油料長期附著在此產品上時。如果此產品正面的保護膜被撕開，極可能造成油霧的侵入，建議另備保護措施。除此之外，現場若有未許可油品存在，極可能造成前面板塑膠蓋變形或腐蝕。因此，安裝此產品前，請先確認操作場所的環境條件。若安裝墊片已長時間使用，或此產品及其墊片從面板移除，則原有的保護程度將無法保持。若要維持原有的保護程度，請定期更換安裝墊片。

4尺寸誤差值在 +1/-0 mm (+0.04/-0 in.)，R角誤差值低於 R3 (R0.12 in.)。即使安裝外殼厚度在”開孔尺寸”的建議範圍內，由於外殼材質、尺寸、和產品安裝處的不同， 外殼仍有可能彎曲。要避免彎曲，請強化安裝面。

5僅適用於顯示器模組。

產品尺寸
外部尺寸

Display module and box module combination

開孔尺寸

A B C
383.5 (+1/-0) mm
[15.1 (+0.04/-0)] in.		 282.5 (+1/-0) mm
[11.12 (+0.04/-0)] in.		 1.6 to 5 mm
[0.06 to 0.2] in.
包含接線的外部尺寸

(Image of Open Box)

*1Rotation area of the fastener

*2Pitch of center of installation fastener screws

  • 2023 01.10
  • -

PFXET6400WAD – Pro-face人機介面ET6000系列

Tags :

Category : Pro-face , 人機介面ET6000系列

ET-6400WA
機型: PFXET6400WAD

7″寬螢幕
(800 x 480)
基本產品信息
類型
人機界面
系列
ET6000系列
顯示屏尺寸
7.0″寬屏
型號
PFXET6400WAD
全球代碼
PFXET6400WAD
產品特點
新一代入門級人機界面”精益求精物超所值”
顯示規格
顯示屏類型
TFT 真彩LCD
顯示尺寸
7″ 寬屏
分辨率
800 x 480 像素(WVGA)
有效顯示面積
W154.08 x H85.92 毫米
顯示顏色
1600萬色
背光燈
白色LED (用戶不可自行更換。需要更換時，請聯繫當地Pro-face分支機構)
背光燈壽命
50,000小時以上(在25℃的環境下連續工作- 亮度下降至原來的25%)
亮度調節
可通過觸摸面板或軟件進行16級調節
觸摸面板類型
電阻式(模擬、單點觸摸)
觸摸面板分辨率
1,024 x 1,024
觸摸面板壽命
1,000,000次以上
電氣規格
輸入電壓
24 伏直流電
額定電壓
19.2~28.8Vdc
電壓降
5ms以下
功耗
9W以下
突波電流
30 A以下
抗干擾性能
干擾電壓：1000Vp-p；
脈衝週期：1µs；
上升時間：1ns(通過噪聲模擬器)
絕緣強度
1,000 Vac，20 mA 小於1分鐘(電源端子和FG端子之間)
絕緣電阻
500 Vdc, 10 MΩ 以上
環境規格
國際安全標準
ceul508eackc
工作溫度
0 ~ 50 攝氏度
存儲溫度
-20 ~ +60℃
工作濕度
10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)
存儲濕度
10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)
防塵
0.1mg/m 3以下(絕緣級)
污染等級
2級污染
空氣質量
無腐蝕性氣體
氣壓(工作海拔)
800~1,114hPa (海拔2,000米以下)
抗振性能
符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恆定加速度：9.8m/s 2
X、Y、Z軸各10次(100分鐘)
抗衝擊性能
符合IEC/EN61131-2標準，147m/s 2，X、Y、Z軸各3次
抗快速瞬變/爆發性
IEC 61000-4-4
2kV：電源端口(顯示模塊)
1kV：信號端口
抗靜電性能
接觸式放電：6kV
非接觸式放電：8kV
(符合IEC/EN61000-4-2，3級標準)
存儲器規格
應用程序存儲器
當使用GP-Pro EX時：
– 存儲介質：FLASH EPROM
– 畫面空間：32MB
– 用戶字體空間：8MB
– 邏輯程序空間：132KB (可容納15,000步程序)
– 空閒空間：無可移植系統：否
備份存儲器
SRAM 128 KB (可更換的一次性電池，用於時鐘數據的備份)
介面規格
序列(COM1)
異步傳輸：RS-232C；數據長度：7或8位；停止位: 1或2位；校驗: 無、奇或偶；數據傳輸速率：2,400bps至115,200bps；接頭：D-Sub 9針(凸型)
序列(COM2)
異步傳輸：RS-422 / 485；數據長度：7或8位；停止位: 1或2位；校驗: 無、奇或偶；數據傳輸速率：2,400bps至115,200bps；接頭：D-Sub 9針(凸型)
USB(Type-A)接口
USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：3m以下
USB(Micro-B)接口
USB2.0(USB Micro-B 接頭)×1；通訊距離：3m以下
乙太網路
IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接頭×1
結構規格
接地
功能接地：接地電阻為100Ω，電纜橫截面積為2mm 2 (AWG 14)以上，或當地適用標準。(FG與SG端子同)
冷卻方式
自然風冷
結構
IP65
外形尺寸
W205.5 x H150.5 x D45 毫米
面板開孔尺寸
W190 x H135 mm
面板厚度：1.6 ~ 5 mm
重量
0.8kg以下
外形尺寸
外形尺寸

面板開孔尺寸



一種 乙 C
190 毫米（+1/0 毫米） 135 毫米（+1/0 毫米） 1.6 ~ 5 毫米



  • 2023 01.10
  • -

PFXST6400WAD – Pro-face可程式人機介面ST6000系列

Tags :

Category : Pro-face , 人機介面ST6000系列

PFXST6400WADE - Pro-face可程式人機介面ST6000系列

ST-6400WA
機型: PFXST6400WAD

7″ 寬 (WXGA)
標準產品信息
類型
人機界面
系列
ST6000系列
尺寸
7″ 寬
模型
PFXST6400WAD
全球代碼
PFXST6400WAD
產品特點
7″ 直流模擬
維修狀態
✔（提供維修服務，可維修。）
顯示器規格
顯示類型
TFT彩色液晶顯示器
顯示屏尺寸
7″ 寬
解析度
800 x 480 像素 (WVGA)
有效展示面積
W154.08 x H85.92 毫米 [W6.066 x H3.382 英寸]
顯示顏色
1600萬種顏色
背光
白色 LED（用戶不可更換。需要更換時，請聯繫您當地的經銷商。）
背光使用壽命
50,000 小時。或更高（每個在 25 °C [77 °F] 下連續運行，然後背光亮度降至 25%）
亮度控制
16級（通過觸摸屏或軟件調整）
觸摸屏類型
電阻膜（模擬，單點觸摸）
觸控面板分辨率
1,024 x 1,024
觸控面板壽命
1,000,000次以上
電氣規格
額定輸入電壓
24 伏直流電
輸入電壓限制
19.2 至 28.8 伏直流電
允許電壓降
5 毫秒或更短
能量消耗
最大限度。9 W
未向外部設備供電時：5.5 W 或更少
屏幕關閉背光時（待機模式）：3.6 W 或更少
突波電流
30A以下
耐電壓
1,000 Vac、20 mA 1 分鐘（電源端子和 FG 端子之間）
絕緣電阻
500 Vdc，10 MΩ 或更高（電源端子和 FG 端子之間）
環境指標
國際安全標準
ceul508eackcctick
周圍空氣溫度
0 至 50 °C [32 至 122 °F]
貯存溫度
-20 至 +60 °C [-4 至 140 °F]
環境濕度
10 至 90 % RH（濕球溫度：最高 39 °C [102.2 °F] – 無冷凝）
儲存濕度
10 至 90 % RH（濕球溫度：最高 39 °C [102.2 °F] – 無冷凝）
灰塵
0.1 mg/m 3 (10 -7 oz/ft 3 ) 或更低（非導電水平）
污染度
用於污染度 2 環境
腐蝕性氣體
不含腐蝕性氣體
氣壓（高度範圍）
800 至 1,114 hPa（海拔高度 2,000 米 [6,561 英尺] 或以下）
耐振性
符合 IEC/EN 61131-2 標準
5 至 9 Hz 單振幅 3.5 mm [0.14 in.]
9 至 150 Hz 固定加速度：9.8 m/s 2
X、Y、Z 方向 10 個週期（約 100 分鐘）
抗震性
符合 IEC/EN 61131-2 147 m/s 2 , X, Y, Z 方向 3 次
電快速瞬變/猝發
IEC 61000-4-4
2 kV：電源端口（顯示單元）
1 kV：信號端口
靜電放電抗擾度
接觸放電法：6 kV
空氣放電法：8 kV
（IEC/EN61000-4-2 Level 3）
記憶
應用內存

使用藍色時： FLASH EPROM 128MB

可移動系統：否

本地存儲
467MB
備份存儲器

使用藍色時： NVRAM 500KB

電池：可更換電池/用於時鐘數據備份的主電池

介面規格
序列 (COM1)
異步傳輸：RS-232C，數據長度：7 或 8 位，停止位：1 或 2 位，奇偶校驗：無、偶或奇，數據傳輸速度：2,400 至 115,200 bps，連接器：D-Sub 9（插頭）
序列 (COM2)
異步傳輸：RS-422 / 485，數據長度：7 或 8 位，停止位：1 或 2 位，奇偶校驗：無、偶或奇，數據傳輸速度：2,400 至 115,200 bps、187,500 bps (MPI)，連接器： D-Sub 9 針（插頭）
USB（A 型）
符合 USB 2.0（A 型）x 1
電源電壓：5 Vdc ±5 %
輸出電流：500 mA 或更小
通信距離：5 m [16.4 ft.] 或更短
USB（微型 B）
USB 2.0 (micro-B) x 1，通信距離：5 m [16.4 ft]
乙太網路
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX, 連接器：模塊化插孔 (RJ-45) x 2
結構規格
接地
功能性接地：接地電阻為 100 Ω、2mm 2 (AWG 14) 或更粗的導線，或您所在國家/地區的適用標準。（FG 和 SG 終端相同）
冷卻方式
自然空氣循環
結構
IP65F、Type 1、Type 4X（僅限室內使用）、Type 13（正確安裝在外殼中時在前面板上）*1
外形尺寸
W208 x H153 x D45 毫米 [W8.19 x H6.02 x D1.77 英寸]
面板開孔尺寸
W190 x H135 mm [W7.48 x H5.31 in.]
面板厚度區域：1.6 至 5 mm [0.06 至 0.2 in.] *2
重量
0.8 千克 [1.76 磅] 或更少

1安裝在實心面板中的裝置正面已使用與規範中所示標準相當的條件進行了測試。即使裝置的阻力水平相當於這些標準，對裝置無影響的油也可能會損壞裝置。這可能發生在存在汽化油或允許低粘度切削油長時間粘附在設備上的區域。如果設備的正面保護膜剝落，這些情況可能導致油進入設備，建議採取單獨的保護措施。此外，如果存在未經認可的油，可能會導致前面板的塑料蓋變形或腐蝕。因此，在安裝設備之前，請務必確認設備運行環境中將出現的條件類型。如果長時間使用安裝墊片，或者如果將裝置及其墊片從面板上拆下，則無法保證原來的保護水平。為保持原有防護等級，務必定期更換安裝墊片。

2對於尺寸公差，所有 +1/-0 毫米 [+0.04/-0 英寸] 和角度 R 均低於 R3 [R0.12 英寸]。即使安裝壁厚在“面板切割尺寸”的推薦範圍內，根據牆壁的材料、尺寸以及 GP 和其他設備的安裝位置，安裝壁也可能會翹曲。為防止翹曲，安裝表面可能需要加固。

方面
外形尺寸
面板開孔尺寸

一種 乙 C
190 毫米（+1/0 毫米）

（7.48 英寸 [+0.04/0 英寸]）		 135 毫米（+1/0 毫米）

（5.31 英寸 [+0.04/0 英寸]）		 1.6 至 5 毫米

（0.06 至 0.2 英寸）
帶電纜的外形尺寸

  • 2023 01.10
  • -

PFXST6500WAD – Pro-face可程式人機介面ST6000系列

Tags :

Category : Pro-face , 人機介面ST6000系列

PFXST6500WAD - Pro-face可程式人機介面ST6000系列

ST-6500WA
機型: PFXST6500WAD

10″ 寬 (WXGA)
標準產品信息
類型
人機界面
系列
ST6000系列
尺寸
10″ 寬
模型
PFXST6500WAD
全球代碼
PFXST6500WAD
產品特點
10″ 直流模擬
維修狀態
✔（提供維修服務，可維修。）
顯示器規格
顯示類型
TFT彩色液晶顯示器
顯示屏尺寸
10.1″ 寬
解析度
1,024 x 600 像素 (WSVGA)
有效展示面積
W222.72 x H125.28 毫米 [W8.77 x H4.93 英寸]
顯示顏色
1600萬種顏色
背光
白色 LED（用戶不可更換。需要更換時，請聯繫您當地的經銷商。）
背光使用壽命
50,000 小時。或更高（每個在 25 °C [77 °F] 下連續運行，然後背光亮度降至 25%）
亮度控制
16級（通過觸摸屏或軟件調整）
觸摸屏類型
電阻膜（模擬，單點觸摸）
觸控面板分辨率
1,024 x 1,024
觸控面板壽命
1,000,000次以上
電氣規格
額定輸入電壓
24 伏直流電
輸入電壓限制
19.2 至 28.8 伏直流電
允許電壓降
10 毫秒或更短
能量消耗
最大限度。12.6 W
未向外部設備供電時：9.6 W 或更少
屏幕關閉背光時（待機模式）：4.6 W 或更少
突波電流
30A以下
耐電壓
1,000 Vac、20 mA 1 分鐘（電源端子和 FG 端子之間）
絕緣電阻
500 Vdc，10 MΩ 或更高（電源端子和 FG 端子之間）
環境指標
國際安全標準
ceul508eackcctick
周圍空氣溫度
0 至 50 °C [32 至 122 °F]
貯存溫度
-20 至 +60 °C [-4 至 140 °F]
環境濕度
10 至 90 % RH（濕球溫度：最高 39 °C [102.2 °F] – 無冷凝）
儲存濕度
10 至 90 % RH（濕球溫度：最高 39 °C [102.2 °F] – 無冷凝）
灰塵
0.1 mg/m 3 (10 -7 oz/ft 3 ) 或更低（非導電水平）
污染度
用於污染度 2 環境
腐蝕性氣體
不含腐蝕性氣體
氣壓（高度範圍）
800 至 1,114 hPa（海拔高度 2,000 米 [6,561 英尺] 或以下）
耐振性
符合 IEC/EN 61131-2 標準
5 至 9 Hz 單振幅 3.5 mm [0.14 in.]
9 至 150 Hz 固定加速度：9.8 m/s 2
X、Y、Z 方向 10 個週期（約 100 分鐘）
抗震性
符合 IEC/EN 61131-2 147 m/s 2 , X, Y, Z 方向 3 次
電快速瞬變/猝發
IEC 61000-4-4
2 kV：電源端口（顯示單元）
1 kV：信號端口
靜電放電抗擾度
接觸放電法：6 kV
空氣放電法：8 kV
（IEC/EN61000-4-2 Level 3）
記憶
應用內存

使用藍色時： FLASH EPROM 128MB

可移動系統：否

本地存儲
467MB
備份存儲器

使用藍色時： NVRAM 500KB

電池：可更換電池/用於時鐘數據備份的主電池

接口規格
序列 (COM1)
異步傳輸：RS-232C，數據長度：7 或 8 位，停止位：1 或 2 位，奇偶校驗：無、偶或奇，數據傳輸速度：2,400 至 115,200 bps，連接器：D-Sub 9（插頭）
序列 (COM2)
異步傳輸：RS-422 / 485，數據長度：7 或 8 位，停止位：1 或 2 位，奇偶校驗：無、偶或奇，數據傳輸速度：2,400 至 115,200 bps、187,500 bps (MPI)，連接器： D-Sub 9 針（插頭）
USB（A 型）
符合 USB 2.0（A 型）x 1
電源電壓：5 Vdc ±5 %
輸出電流：500 mA 或更小
通信距離：5 m [16.4 ft.] 或更短
USB（微型 B）
USB 2.0 (micro-B) x 1，通信距離：5 m [16.4 ft]
乙太網路
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX, 連接器：模塊化插孔 (RJ-45) x 2
結構規格
接地
功能性接地：接地電阻為 100 Ω、2mm 2 (AWG 14) 或更粗的導線，或您所在國家/地區的適用標準。（FG 和 SG 終端相同）
冷卻方式
自然空氣循環
結構
IP65F、Type 1、Type 4X（僅限室內使用）、Type 13（正確安裝在外殼中時在前面板上）*1
外形尺寸
W273 x H203 x D47 毫米 [W10.75 x H7.99 x D1.85 英寸]
面板開孔尺寸
W255 x H185 mm [W10.03 x H7.28 in.]
面板厚度區域：1.6 至 5 mm [0.06 至 0.2 in.] *2
重量
1.3 千克 [2.87 磅] 或更少

1安裝在實心面板中的裝置正面已使用與規範中所示標準相當的條件進行了測試。即使裝置的阻力水平相當於這些標準，對裝置無影響的油也可能會損壞裝置。這可能發生在存在汽化油或允許低粘度切削油長時間粘附在設備上的區域。如果設備的正面保護膜剝落，這些情況可能導致油進入設備，建議採取單獨的保護措施。此外，如果存在未經認可的油，可能會導致前面板的塑料蓋變形或腐蝕。因此，在安裝設備之前，請務必確認設備運行環境中將出現的條件類型。如果長時間使用安裝墊片，或者如果將裝置及其墊片從面板上拆下，則無法保證原來的保護水平。為保持原有防護等級，務必定期更換安裝墊片。

2對於尺寸公差，所有 +1/-0 毫米 [+0.04/-0 英寸] 和角度 R 均低於 R3 [R0.12 英寸]。即使安裝壁厚在“面板切割尺寸”的推薦範圍內，根據牆壁的材料、尺寸以及 GP 和其他設備的安裝位置，安裝壁也可能會翹曲。為防止翹曲，安裝表面可能需要加固。

方面
外形尺寸
面板開孔尺寸

一種 乙 C
255 毫米（+1/0 毫米）

（10.04 英寸 [+0.04/0 英寸]）		 185 毫米（+1/0 毫米）

（7.28 英寸 [+0.04/0 英寸]）		 1.6 至 5 毫米

（0.06 至 0.2 英寸）
帶電纜的外形尺寸

  • 2023 01.10
  • -

PFXST6600WAD – Pro-face可程式人機介面ST6000系列

Tags :

Category : Pro-face , 人機介面ST6000系列

PFXST6600WAD - Pro-face可程式人機介面ST6000系列

ST-6600WA
機型: PFXST6600WAD

12″ 寬 (WXGA)

標準產品信息
類型
人機界面
系列
ST6000系列
尺寸
12″ 寬
模型
PFXST6600WAD
全球代碼
PFXST6600WAD
產品特點
12″ 直流模擬
維修狀態
✔（提供維修服務，可維修。）
顯示器規格
顯示類型
TFT彩色液晶顯示器
顯示屏尺寸
12.1″ 寬
解析度
1,280 x 800 像素 (WXGA)
有效展示面積
W261.12 x H163.2 毫米 [W10.28 x H6.43 英寸]
顯示顏色
1600萬種顏色
背光
白色 LED（用戶不可更換。需要更換時，請聯繫您當地的經銷商。）
背光使用壽命
50,000 小時。或更高（每個在 25 °C [77 °F] 下連續運行，然後背光亮度降至 25%）
亮度控制
16級（通過觸摸屏或軟件調整）
觸摸屏類型
電阻膜（模擬，單點觸摸）
觸控面板分辨率
1,024 x 1,024
觸控面板壽命
1,000,000次以上
電氣規格
額定輸入電壓
24 伏直流電
輸入電壓限制
19.2 至 28.8 伏直流電
允許電壓降
10 毫秒或更短
能量消耗
最大限度。18.4 W
未向外部設備供電時：15 W 或更少
屏幕關閉背光時（待機模式）：5.9 W 或更少
突波電流
30A以下
耐電壓
1,000 Vac、20 mA 1 分鐘（電源端子和 FG 端子之間）
絕緣電阻
500 Vdc，10 MΩ 或更高（電源端子和 FG 端子之間）
環境指標
國際安全標準
ceul508eackcctick
周圍空氣溫度
0 至 50 °C [32 至 122 °F]
貯存溫度
-20 至 +60 °C [-4 至 140 °F]
環境濕度
10 至 90 % RH（濕球溫度：最高 39 °C [102.2 °F] – 無冷凝）
儲存濕度
10 至 90 % RH（濕球溫度：最高 39 °C [102.2 °F] – 無冷凝）
灰塵
0.1 mg/m 3 (10 -7 oz/ft 3 ) 或更低（非導電水平）
污染度
用於污染度 2 環境
腐蝕性氣體
不含腐蝕性氣體
氣壓（高度範圍）
800 至 1,114 hPa（海拔高度 2,000 米 [6,561 英尺] 或以下）
耐振性
符合 IEC/EN 61131-2 標準
5 至 9 Hz 單振幅 3.5 mm [0.14 in.]
9 至 150 Hz 固定加速度：9.8 m/s 2
X、Y、Z 方向 10 個週期（約 100 分鐘）
抗震性
符合 IEC/EN 61131-2 147 m/s 2 , X, Y, Z 方向 3 次
電快速瞬變/猝發
IEC 61000-4-4
2 kV：電源端口（顯示單元）
1 kV：信號端口
靜電放電抗擾度
接觸放電法：6 kV
空氣放電法：8 kV
（IEC/EN61000-4-2 Level 3）
記憶
應用內存

使用藍色時： FLASH EPROM 128MB

可移動系統：否

本地存儲
467MB
備份存儲器

使用藍色時： NVRAM 500KB

電池：可更換電池/用於時鐘數據備份的主電池

介面規格
序列 (COM1)
異步傳輸：RS-232C，數據長度：7 或 8 位，停止位：1 或 2 位，奇偶校驗：無、偶或奇，數據傳輸速度：2,400 至 115,200 bps，連接器：D-Sub 9（插頭）
序列 (COM2)
異步傳輸：RS-422 / 485，數據長度：7 或 8 位，停止位：1 或 2 位，奇偶校驗：無、偶或奇，數據傳輸速度：2,400 至 115,200 bps、187,500 bps (MPI)，連接器： D-Sub 9 針（插頭）
USB（A 型）
符合 USB 2.0（A 型）x 1
電源電壓：5 Vdc ±5 %
輸出電流：500 mA 或更小
通信距離：5 m [16.4 ft.] 或更短
USB（微型 B）
USB 2.0 (micro-B) x 1，通信距離：5 m [16.4 ft]
乙太網路
IEEE802.3i / IEEE802.3u, 10BASE-T / 100BASE-TX, 連接器：模塊化插孔 (RJ-45) x 2
結構規格
接地
功能性接地：接地電阻為 100 Ω、2mm 2 (AWG 14) 或更粗的導線，或您所在國家/地區的適用標準。（FG 和 SG 終端相同）
冷卻方式
自然空氣循環
結構
IP65F、Type 1、Type 4X（僅限室內使用）、Type 13（正確安裝在外殼中時在前面板上）*1
外形尺寸
W313 x H235 x D50 毫米 [W12.32 x H9.25 x D1.97 英寸]
面板開孔尺寸
W295 x H217 mm [W11.61 x H8.54 in.]
面板厚度區域：1.6 至 5 mm [0.06 至 0.2 in.] *2
重量
1.8 千克 [3.97 磅] 或更少

1安裝在實心面板中的裝置正面已使用與規範中所示標準相當的條件進行了測試。即使裝置的阻力水平相當於這些標準，對裝置無影響的油也可能會損壞裝置。這可能發生在存在汽化油或允許低粘度切削油長時間粘附在設備上的區域。如果設備的正面保護膜剝落，這些情況可能導致油進入設備，建議採取單獨的保護措施。此外，如果存在未經認可的油，可能會導致前面板的塑料蓋變形或腐蝕。因此，在安裝設備之前，請務必確認設備運行環境中將出現的條件類型。如果長時間使用安裝墊片，或者如果將裝置及其墊片從面板上拆下，則無法保證原來的保護水平。為保持原有防護等級，務必定期更換安裝墊片。

2對於尺寸公差，所有 +1/-0 毫米 [+0.04/-0 英寸] 和角度 R 均低於 R3 [R0.12 英寸]。即使安裝壁厚在“面板切割尺寸”的推薦範圍內，根據牆壁的材料、尺寸以及 GP 和其他設備的安裝位置，安裝壁也可能會翹曲。為防止翹曲，安裝表面可能需要加固。

方面
外形尺寸
面板開孔尺寸

一種 乙 C
295 毫米（+1/0 毫米）

（11.61 英寸 [+0.04/0 英寸]）		 217 毫米（+1/0 毫米）

（8.54 英寸 [+0.04/0 英寸]）		 1.6 至 5 毫米

（0.06 至 0.2 英寸）
帶電纜的外形尺寸

  • 2022 04.09
  • -

PFXGP4502WADW – Pro-face可程式人機介面GP4000E系列

Tags :

Category : Pro-face , 人機介面GP4000E系列

GP-4502WW 型錄：中文型錄.pdf

PFXGP4502WADW - Pro-face可程式人機介面GP4000E系列

GP-4502WW
機型: PFXGP4502WADW

TFT Color LCD   （65,536 色） /   顯示解析度: WVGA

功能規格

顯示類型 TFT 彩色 LCD
顯示大小 10″ 寬螢幕
解析度 800 x 480 畫素 (WVGA)
有效可視面積 154.08 x 85.92 mm (6.066 x 3.382 in.)
顯示顏色 65,536 色
背光 LED
亮度控制 8 段，透過觸控螢幕設定
背光使用年限 20,000 小時以上 (在25 °C [77 °F]下連續工作 – 亮度下降至原來的50%)
語言字型 ASCII: (code page 850)字母數字(包含歐洲字符)
簡體中文: GB2312-80 codes
日文: ANK 158, Kanji: 6,962 (JIS standards 1 & 2) (including 607 nonkanji characters)
韓文: (KSC5601 – 1992 codes) Hangul fonts
繁體中文: Big 5
字元大小 標準字型: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 點字型
字型大小 寬度可達1, 2, 4, 8倍。高度可達1/2, 1, 2, 4, 8 倍
文字 8 x 8 點 40 字 x 30 列
8 x 16 點 40 字 x 15 列
16 x 16 點 20 字 x 15 列
32 x 32 點 10 字 x 7 列
應用程式記憶體 FLASH EPROM 32 MB
資料備份 FLASH EPROM 128 KB
時鐘精確度 視作業溫度及裝置機齡而定，時鐘每月偏差可達 -380 至 +90 秒
觸控面板類型 電阻式薄膜(類比)
觸控面板使用年限 一百萬個開關執行和一百萬次的操作
介面 序列埠 (COM1) RS-232C 非同步傳輸, 資料長度: 7 或 8 bit, 同位元: 無, 奇同位 或 偶同位, 停止位元:1 或 2 bit, 傳輸速率:2,400 bps 至 115,200 bps D-Sub 9 pin (公頭)
序列埠 (COM2) RS-422 / RS-485 非同步傳輸, 資料長度: 7 或 8 bit, 同位元: 無, 奇同位 或 偶同位, 停止位元:1 或 2 bit, 傳輸速率:2,400 bps 至 187,500 bps D-Sub 9 pin (公頭)
乙太網路 (LAN) IEEE802.3i / IEEE802.3u, 10BASE-T/100BASE-TX
USB (TYPE-A) 符合USB2.0 (Type A) x 1, 最大傳輸距離: 3 m (9.84 ft)
USB (mini-B) 符合USB2.0 (mini-B) x 1, 最大傳輸距離: 3 m (9.84 ft)
  1. 為節省背光模組使用年限，請設定讓螢幕自動進入待機模式(在一段時間未操作後)。
  2. 顯示的字型依所選語言或字型大小而有所不同。另外，若使用 GP-Pro EX 時，可選用高解析度16 x 16的字型，或更大的字符。
  3. 可供應用程式使用的空間。空間大小取決於您從編輯軟體載入多少字型。

一般規格

國際安全標準 kc　
輸入電壓 DC 24V
允許的壓降 1ms以下(最低輸入電壓)，10ms以下(額定輸入電壓)
消耗功率 9.2W
湧入電流 50 A 以下
耐壓特性 AC600V 20mA於1分鐘內
絕緣電阻 DC500V,10MΩ以上
周圍空氣溫度 0 至 50 °C [32 至 122 °F]
儲存溫度 -20 至 60 °C [-4 至 140 °F]
環境濕度 85 % RH (濕球溫度：最大 39 ℃ – 非結露環境)
儲存濕度 85 % RH (濕球溫度：最大 39 ℃ – 非結露環境)
灰塵 0.1 mg/m³ (10-7 oz/ft³)以下(絕緣等級)
汙染程度 適用於汙染程度 2 的環境
環境規格 非腐蝕性氣體的環境
耐氣壓震動（高度範圍） 800 至 1,114 hPa（海拔 2,000 公尺或以下）
耐震動 IEC/EN60068-2-6, 5 至 150 Hz, 最大3.5 mm (0.38 in), 1gn pm 3 軸
耐衝擊 IEC 60068 – 2 – 27,正弦脈衝11毫秒, 15克力量於3軸上
抗靜電放電力 EN/IEC 61131-2 4 kV接觸式放電, 8kV非接觸式放電
突波 IEC 61000 – 4 – 5, 0.5 kV (電源差分模式), 1 kV (電源共模)
結構規格 前面板: IP 65 (IEC60529),類型4外殼，僅限室内使用(Ul50)，帶安裝固定螺絲, 背板: IP 20 (IEC 60529)
冷卻方法 自然氣流
外部尺寸 W 275 mm x H206 mm x D392 mm
  1. 浪湧電流，半高寬值（全寬半高）大約是50微秒（超過25A時)

外部尺寸


GP4000E External Dimensions

安裝接線後外部尺寸


GP4000E External Dimensions with cables

開孔尺寸


GP4000E Panel Cut-out
  • 2020 04.17
  • -

PFXGP4601TAA – Pro-face可程式人機介面GP4000系列

Tags :

Category : Pro-face , 人機介面GC4000系列

GP-4601T
機型: PFXGP4601TAA

TFT Color LCD   （65,536 色） /  12.1″/ 顯示解析度: 800 x 600 像素 (SVGA)

功能規格

顯示類型 TFT 彩色 LCD
顯示大小 12.1″
解析度 800 x 600 畫素 (SVGA)
有效可視面積 W246.0 x H184.5 mm [W9.69 x H7.26 in.]
顯示顏色 65,536 色（無閃爍）∕16,384 色（閃爍）
背光 White LED (User nonreplaceable parts. When replacement is required, contact your local distributor.
亮度控制 16 階 (使用觸控面板調整)
背光使用年限 50,000 hrs. or more (continuous operation at 25°C [77 °F] before backlight brightness decreases to 50%)
語言字型 Japanese: 6,962 (JIS Standards 1 & 2) (including 607 non-kanji characters) ANK: 158 (Korean fonts, Simplified Chinese and Traditional Chinese fonts are downloadable.)
字元大小 標準字型：8 x 8、8 x 16、16 x 16 及 32 x 32 點字型，筆劃字形：6 至 127 點字型，影像字型：8 至 72 點字型
字型大小 標準字型：寬度可達 8 倍；高度可達 8 倍。
文字 8 x 8 點 100 字 x 75 列
8 x 16 點 100 字 x 37 列
16 x 16 點 50 字 x 37 列
32 x 32 點 25 字 x 18 列
控制記憶體 可變區 SRAM 64 KB (Replaceable Lithium battery for backup memory)
程式區 FLASH EPROM 132 KB (Equivalent to 15,000 steps)
應用程式記憶體 FLASH EPROM 32 MB (including a logic program area)
資料備份 SRAM 512K byte (資料備份用) *512KB=HMI 320KB+控制192KB(可替換式鋰電池供記憶體備份時使用)
時鐘精確度 每月 ±65 秒（室溫及電源關閉時會造成偏差）
觸控面板類型 Resistive Film (matrix)
觸控面板解析度 40 x 30 keys/screen
觸控面板使用年限 1,000,000 times or more
介面 序列埠 (COM1) RS-232C Asynchronous Transmission Data Length: 7 or 8 bit, Parity: none, Odd or Even, Stop Bit: 1 or 2 bit, Data Transmission Speed: 2,400 bps to 115.2 kbps, Connector: D-Sub9 (plug)
序列埠 (COM2) RS-422/485 Asynchronous Transmission Data Length: 7 or 8 bit Parity: none, Odd or Even Stop Bit: 1 or 2 bit Data Transmission Speed: 2,400 bps to 115.2 kbps, 187.5kbps (MPI) Connector: D-Sub9 (plug)
乙太網路 (LAN) IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，接頭：模組化插孔 (RJ-45) x 1
USB (TYPE-A) 符合 USB2.0 (TYPE-A) x 1、電源電壓：DC 5 V ±5 %、輸出電流：500 mA 或以下、通信距離：5 公尺或以下
USB (mini-B) Conforms to USB2.0 (mini-B) x 1 Communication Distance: 5 m or less
SD 卡 SD Card Slot x 1
  1. 其它字型大小可使用 Editor 軟體進行設定
  2. Up to 60,000 steps can be converted in software. However, this reduces application memory capacity (for screen data) by 1 MB.
  3. 視作業溫度及裝置機齡而定，時鐘每月偏差可達 -380 至 +90 秒。若此偏差程度對系統造成問題，則用戶應進行監視並在必要時加以調整。

一般規格

國際安全標準

 ce  ctick  eac   kc   ul508 ul508ansi
輸入電壓 AC 100 至 240 V
額定電壓 AC 85 至 264 V
允許的壓降 1 週期或以下（電壓下降須間隔 1 秒或以上）
湧入電流 30 A 或以下
耐壓特性 AC 2,000 V, 20 mA for 1 min (between charging and FG terminals)
絕緣電阻 DC 500 V，10 MΩ 或以上（充電部端子與 FG 端子間）
周圍空氣溫度 0 to 55 °C [32 to 131 °F]
儲存溫度 -20 to 60 °C [-4 to 140 °F]
環境濕度 10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] or less – no condensation.)
儲存濕度 10 to 90 % RH (Wet bulb temperature: 39 °C [102.2 °F] or less – no condensation.)
灰塵 0.1 mg/m³ (10-7 oz/ft³) or less (non-conductive levels)
汙染程度 適用於汙染程度 2 的環境
環境規格 非腐蝕性氣體的環境
耐氣壓震動（高度範圍） 800 至 1,114 hPa（海拔 2,000 公尺或以下）
耐震動 IEC/EN61131-2 compliant, 5 to 9 Hz Single amplitude 3.5 mm [0.14 in.], 9 to 150 Hz Fixed acceleration: 9.8 m/s², X, Y, Z directions for 10 cycles (approx. 100 min)
耐衝擊 符合 IEC/EN61131-2 規格，147 m/s²，X、Y、Z 方向 3 次
耐雜訊 Noise Voltage: 1,500 Vp-p, Pulse Duration: 1 µs, Rise Time: 1 ns (via noise simulator)
抗靜電放電力 接觸放電法：6 kV（IEC/EN61000-4-2 第3級）
接地 Functional grounding: Grounding resistance of 100Ω, 2mm² (AWG 14) or thicker wire, or your country’s applicable standard. (Same for FG and SG terminals)
結構規格 IP65f NEMA #250 TYPE 4X/13（裝入外殼時在前面板上）
冷卻方法 自然氣流
大約重量 2.5 kg [5.5 lb] 或以下（僅限顯示裝置）
外部尺寸 W315x H241x D56 mm [W12.4 x H9.49 x D2.2 in.]
挖孔尺寸 W301.5 x H227.5 mm [W11.87 x H8.96 in.], Panel thickness area: 1.6 to 5 mm [0.06 to 0.2 in.]
  1. The front face of the GP unit, installed in a solid panel, has been tested using conditions equivalent to the standards shown in the specification. Even though the GP unit’s level of resistance is equivalent to these standards, oils that should have no effect on the GP can possibly harm the unit. This can occur in areas where either vaporized oils are present, or where low viscosity cutting oils are allowed to adhere to the unit for long periods of time. If the GP’s front face protection sheet becomes peeled off, these conditions can lead to the ingress of oil into the GP and separate protection measures are suggested. Also, if non-approved oils are present, it may cause deformation or corrosion of the front panel’s plastic cover. Therefore, prior to installing the GP unit, be sure to confirm the type of conditions that will be present in the GP’s operating environment. If the installation gasket is used for a long period of time, or if the unit and its gasket are removed from the panel, the original level of the protection cannot be guaranteed. To maintain the original protection level, be sure to replace the installation gasket regularly.
  2. 在尺寸公差方面， +1/-0 mm [+0.04/-0 in.] 以及 R 角皆小於 R3 [R0.12 in.]。

外部尺寸







開孔尺寸





包含接線的外部尺寸



  • 2016 05.13
  • -

GP4107W1D (單色機種) – Pro-face可程式人機介面GP4100series系列

Tags :

Category : Pro-face , 人機介面GP4100系列

GP4107W1D (單色機種) - Pro-face可程式人機介面GP4100series系列

GP-4107W
機型: GP4107W1D

Monochrome LCD   （16 灰階） /   顯示解析度: 200×80 pixels

功能規格

顯示類型 STN Monochrome LCD
顯示大小 3.4″
解析度 200 x 80 pixels
點距 W0.4 x H0.4 mm [W0.02 x H0.02 in.]
有效可視面積 79.985 x 31.985 mm
顯示顏色 Monochrome White/Red/Pink (16 Levels)
背光 White/Red LED (User nonreplaceable parts. Factory replacement required.)
亮度控制 16 Levels (Adjusted with the touch panel)
對比控制 8 Levels (Adjusted with the touch panel)
背光使用年限 White: 50,000 hrs. or more, Red 10,000 hrs. or more (each in continuous operation at 25℃ before backlight brightness decreases to 50%)
語言字型 Japanese, ASCII, Chinese (Simplified), Chinese (Traditional), Korean, Cyrillic, Thai
字元大小 Standard font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts, Stroke font: 6 to 80 pixel fonts, Image font: 8 to 72 pixel fonts
字型大小 Standard font: Width can be expanded up to 8 times. Height can be expanded up to 8 times.
文字 8 x 16 點 25 char. x 5 rows
16 x 16 點 12 char. x 5 rows
32 x 32 點 6 char. x 2 rows
應用程式記憶體 FLASH EPROM 2.2 MB (Stores the Alarm History Data, Recipe Data, and Brightness/Contrast Control Settings)
資料備份 Equivalent to 128KB
時鐘精確度 Uses the clock of an external device
觸控面板類型 Resistive Film (analog)
觸控面板解析度 1,024 x 1,024
觸控面板使用年限 1,000,000 times or more
介面 序列埠 (COM1) RS-485 (isolation), Asynchronous Transmission, Data Length: 7 or 8 bit, Parity: none, Odd or Even, Stop Bit: 1 or 2 bit, Data Transmission Speed: 2,400 bps to 115.2 kbps, 187.5 kbps (MPI), Connector: D-Sub9 (socket)
USB (TYPE-A) Conforms to USB2.0 (Type-A) x 1, Power Supply Voltage: DC 5 V ±5 %, Communication Distance: 5 m or less
USB (mini-B) Conforms to USB2.0 (mini-B) x 1, Communication Distance: 5 m or less
  1. The backlight burnout detection function is not supported.
  2. Please refer to the GP-Pro EX Reference Manual for details on font types and character codes.
  3. Other font sizes can be set up with the Editor software.
  4. Capacity available for user application.
  5. Application memory can provide 128KB for Data Backup. For further information, please refer to the GP-Pro EX reference manual.
  6. Set up the “Clock Updates“ feature with the Editor software. Please refer to the GP-Pro EX Reference Manual “Common” – “Clock Update Settings” for details.
  7. If connecting a bar code reader to the GP, be sure to supply power from an external source (such as a self-powered hub). If connecting a bar code reader to the GP, be sure to supply power from an external source (such as a self-powered hub). If you supply

一般規格

國際安全標準



absce ctick   dnv eac   kc   ul508 ul508ansi
輸入電壓 DC 24 V
額定電壓 DC 19.2 to 28.8 V
允許的壓降 3 ms or less
消耗功率 6.5 W or less
湧入電流 30 A or less
耐壓特性 AC 1,000 V, 20 mA for 1 min (between charging and FG terminals)
絕緣電阻 DC 500 V, 10 MΩ or more (between charging and FG terminals)
周圍空氣溫度 0 to 50 ℃
儲存溫度 -20 to +60 ℃
環境濕度 10 to 90 % RH (Wet bulb temperature: 39 ℃ or less – no condensation.)
儲存濕度 10 to 90 % RH (Wet bulb temperature: 39 ℃ or less – no condensation.)
灰塵 0.1 mg/m³ or less (non-conductive levels)
汙染程度 For use in Pollution Degree 2 environment
環境規格 Free of corrosive gases
耐氣壓震動（高度範圍） 800 to 1,114 hPa (2,000 m above sea level or less)
耐震動 IEC/EN61131-2 compliant, 5 to 9 Hz Single amplitude 3.5 mm [0.14 in.], 9 to 150 Hz Fixed acceleration: 9.8 m/s², X, Y, Z directions for 10 cycles (100 min)
耐衝擊 IEC/EN61131-2 compliant, 147 m/s², X, Y, Z directions for 3 times
耐雜訊 Noise Voltage: 1,000 Vp-p, Pulse Duration: 1 µs, Rise Time: 1 ns, (via noise simulator)
耐雜訊（快速暫態突發雜訊） Power Line: 2 kV (IEC/EN61000-4-4), COM Port: 1 kV (IEC/EN61000-4-4)
抗靜電放電力 Contact Discharge Method: 6 kV/Air Discharge Method: 8 kV (IEC/EN61000-4-2 Level 3)
接地 Functional grounding: Grounding resistance of 100Ω, 2mm² or thicker wire, or your country’s applicable standard. (Same for FG and SG terminals)
結構規格 IP65f NEMA #250 TYPE 4X/13 (on the front panel when properly installed in an enclosure)
安裝配置 Embedded panel
冷卻方法 Natural air circulation
大約重量 0.2 kg [0.4 lb] or less (display unit only)
外部尺寸 W116.5 x H77.5 x D28 mm [W4.59 x H3.05 x D1.1 in.]
挖孔尺寸 W105 x H66 mm [W6.14 x H4.86 in.], Panel thickness area: 1 to 5 mm [0.04 to 0.2 in.]
顏色 Silver
材料 Resin
  1. When using in an environment where the temperature becomes or exceeds 40 ℃ for an extended period of time, the screen contrast level may decrease from its original level of brightness.
  2. The front face of the GP unit, installed in a solid panel, has been tested using, conditions equivalent to the standards shown in the specification. Even though the, GP unit’s level of resistance is equivalent to these standards, oils that should have, no
  3. Regarding dimensional tolerance, everything +1/-0 mm [+0.04/-0 in.] and R in angle are below R3 [R0.12 in.]. Even if panel thickness is within recommend range for “Panel Cut Dimensions”, the panel could warp, depending on panel’s material, size, and insta

外部尺寸 / 介面 / 挖孔尺寸

  • 2016 05.13
  • -

GP4107G1D (單色機種) – Pro-face可程式人機介面GP4100series系列

Tags :

Category : Pro-face , 人機介面GP4100系列

GP4107G1D (單色機種) - Pro-face可程式人機介面GP4100series系列

GP-4107G
機型: GP4107G1D

Monochrome LCD   （16 灰階） /   顯示解析度: 200×80 pixels

功能規格

顯示類型 STN Monochrome LCD
顯示大小 3.4″
解析度 200 x 80 pixels
點距 W0.4 x H0.4 mm [W0.02 x H0.02 in.]
有效可視面積 79.985 x 31.985 mm
顯示顏色 Monochrome Green/Red/Orange (16 Levels)
背光 Green/Red LED (User nonreplaceable parts. Factory replacement required.)
亮度控制 16 Levels (Adjusted with the touch panel)
對比控制 8 Levels (Adjusted with the touch panel)
背光使用年限 Green: 50,000 hrs. or more, Red 10,000 hrs. or more (each in continuous operation at 25℃ before backlight brightness decreases to 50%)
語言字型 Japanese, ASCII, Chinese (Simplified), Chinese (Traditional), Korean, Cyrillic, Thai
字元大小 Standard font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts, Stroke font: 6 to 80 pixel fonts, Image font: 8 to 72 pixel fonts
字型大小 Standard font: Width can be expanded up to 8 times. Height can be expanded up to 8 times.
文字 8 x 16 點 25 char. x 5 rows
16 x 16 點 12 char. x 5 rows
32 x 32 點 6 char. x 2 rows
應用程式記憶體 FLASH EPROM 2.2 MB (Stores the Alarm History Data, Recipe Data, and Brightness/Contrast Control Settings)
資料備份 Equivalent to 128KB
時鐘精確度 Uses the clock of an external device
觸控面板類型 Resistive Film (analog)
觸控面板解析度 1,024 x 1,024
觸控面板使用年限 1,000,000 times or more
介面 序列埠 (COM1) RS-485 (isolation), Asynchronous Transmission, Data Length: 7 or 8 bit, Parity: none, Odd or Even, Stop Bit: 1 or 2 bit, Data Transmission Speed: 2,400 bps to 115.2 kbps, 187.5 kbps (MPI), Connector: D-Sub9 (socket)
USB (TYPE-A) Conforms to USB2.0 (Type-A) x 1, Power Supply Voltage: DC 5 V ±5 %, Communication Distance: 5 m or less
USB (mini-B) Conforms to USB2.0 (mini-B) x 1, Communication Distance: 5 m or less
  1. The backlight burnout detection function is not supported.
  2. Please refer to the GP-Pro EX Reference Manual for details on font types and character codes.
  3. Other font sizes can be set up with the Editor software.
  4. Capacity available for user application.
  5. Application memory can provide 128KB for Data Backup. For further information, please refer to the GP-Pro EX reference manual.
  6. Set up the “Clock Updates“ feature with the Editor software. Please refer to the GP-Pro EX Reference Manual “Common” – “Clock Update Settings” for details.
  7. If connecting a bar code reader to the GP, be sure to supply power from an external source (such as a self-powered hub). If connecting a bar code reader to the GP, be sure to supply power from an external source (such as a self-powered hub). If you supply

一般規格

國際安全標準



abs   ce ctick dnv eac   kc   ul508 ul508ansi
輸入電壓 24 Vdc
額定電壓 19.2 至 28.8 Vdc
允許的壓降 3 ms以下
耗電量 8.2W
湧入電流 30 A or less
耐雜訊 雜訊電壓：1,000 Vp-p
脈衝寬度：1 µs
上升時間：1 ns
(雜訊模擬器測得)
耐壓特性 AC1,000V 20mA於1分鐘內(充電部端子與 FG 端子間)
周圍空氣溫度 0 to 50 ℃
儲存溫度 -20 to +60 ℃
環境濕度 10 to 90 % RH (Wet bulb temperature: 39 ℃ or less – no condensation.)
儲存濕度 10 to 90 % RH (Wet bulb temperature: 39 ℃ or less – no condensation.)
灰塵 0.1 mg/m³ or less (non-conductive levels)
汙染程度 For use in Pollution Degree 2 environment
環境規格 Free of corrosive gases
耐氣壓震動（高度範圍） 800 to 1,114 hPa (2,000 m above sea level or less)
耐震動 IEC/EN61131-2 compliant, 5 to 9 Hz Single amplitude 3.5 mm [0.14 in.], 9 to 150 Hz Fixed acceleration: 9.8 m/s², X, Y, Z directions for 10 cycles (100 min)
耐衝擊 IEC/EN61131-2 compliant, 147 m/s², X, Y, Z directions for 3 times
耐雜訊（快速暫態突發雜訊） Power Line: 2 kV (IEC/EN61000-4-4), COM Port: 1 kV (IEC/EN61000-4-4)
抗靜電放電力 Contact Discharge Method: 6 kV/Air Discharge Method: 8 kV (IEC/EN61000-4-2 Level 3)
接地 Functional grounding: Grounding resistance of 100Ω, 2mm² or thicker wire, or your country’s applicable standard. (Same for FG and SG terminals)
結構規格 IP65f NEMA #250 TYPE 4X/13 (on the front panel when properly installed in an enclosure)
安裝配置 Embedded panel
冷卻方法 Natural air circulation
大約重量 0.2 kg [0.4 lb] or less (display unit only)
外部尺寸 W116.5 x H77.5 x D28 mm [W4.59 x H3.05 x D1.1 in.]
挖孔尺寸 W105 x H66 mm [W6.14 x H4.86 in.], Panel thickness area: 1 to 5 mm [0.04 to 0.2 in.]
  1. When using in an environment where the temperature becomes or exceeds 40 ℃ for an extended period of time, the screen contrast level may decrease from its original level of brightness.
  2. The front face of the GP unit, installed in a solid panel, has been tested using, conditions equivalent to the standards shown in the specification. Even though the, GP unit’s level of resistance is equivalent to these standards, oils that should have, no
  3. Regarding dimensional tolerance, everything +1/-0 mm [+0.04/-0 in.] and R in angle are below R3 [R0.12 in.]. Even if panel thickness is within recommend range for “Panel Cut Dimensions”, the panel could warp, depending on panel’s material, size, and insta

外部尺寸

開孔尺寸

包含接線的外部尺寸

« 上一頁 — 下一頁 »

即時詢價

加入line好友id：@dml9854r
加入凱虹企業LINE@
ID : @dml9854r
銷售品牌
最新產品
聯絡凱虹
凱虹企業有限公司
台南市中華北路二段49號
[email protected]
電話 (06) 358-5230
傳真 (06) 358-6572
統編 24899047
即時詢價
加入line好友id：@dml9854r
加入凱虹企業LINE@
ID : @dml9854r

© 2016 凱虹企業有限公司
