PFXSTM6400WAD – Pro-face可程式人機介面STM6000系列

  • -
PFXSTM6400WAD - Pro-face HMI

PFXSTM6400WAD – Pro-face可程式人機介面STM6000系列

PFXSTM6400WAD

PFXSTM6400WAD - Pro-face HMI

標準產品資訊
類型
人機介面
系列
STM6000系列
尺寸
7吋寬
模型
PFXSTM6400WAD
全球程式碼
PFXSTM6400WAD
產品特點
模組化 7″ DC 模擬
顯示規格
顯示類型
TFT彩色液晶屏
顯示屏尺寸
7吋寬
解決
800 x 480 像素 (WVGA)
有效顯示面積
W154.08 x H85.92 mm [W6.066 x H3.382 吋]
顯示顏色
1600萬種顏色
背光
白色 LED(用戶不可更換。需要更換時,請聯絡當地經銷商。)
背光使用壽命
50,000 小時 或更高(在背光亮度降低至 25% 之前,皆在 25 °C [77 °F] 下連續運作)
亮度控制
16級(透過觸控螢幕或軟體調節)
觸控螢幕類型
電阻膜(模擬、單點觸控)
觸控螢幕解析度
1,024 x 1,024
觸控螢幕壽命
1,000,000次以上
電氣規格
額定輸入電壓
24伏直流電
輸入電壓限制
19.2 至 28.8 伏特直流電
允許電壓降
5 毫秒或更短
能量消耗
(後模組)最大 6.8 W
(後部模組)未供電給外部設備時:3.5 W 或更低
(顯示模組)3.6 W
(顯示模組)未供電給外部設備時:1.3 W以下
突波電流
30A以下
耐電壓
1,000 Vac、20 mA 1 分鐘(電源端子和 FG 端子之間)
絕緣電阻
500 Vdc、10 MΩ 或以上(電源端子和 FG 端子之間)
環境指標
國際安全標準
CE、UKCA、UL、cUL (508) 認證、船用 DNV、船用 ABS、船用 RINA、船用 BV、EAC、KC、C-Tick
周圍空氣溫度
0 至 50 °C [32 至 122 °F]
儲存溫度
-20 至 +60 °C [-4 至 140 °F]
環境濕度
10 % 至 90 % 相對濕度(濕球溫度:最高 39 °C [102.2 °F] – 無冷凝)
儲存濕度
10 % 至 90 % 相對濕度(濕球溫度:最高 39 °C [102.2 °F] – 無冷凝)
灰塵
0.1 mg/m 3 (10 -7 oz/ft 3 ) 或更低(非導電等級)
污染程度
適用於污染等級2的環境
腐蝕性氣體
不含腐蝕性氣體
氣壓(海拔範圍)
800 至 1,114 hPa(海拔 2,000 公尺 [6,561 英尺] 或以下)
抗振性
符合 IEC/EN 61131-2
5 至 9 Hz 單振幅 3.5 mm [0.14 in.]
9 至 150 Hz 固定加速度:9.8 m/s 2 個
X、Y、Z 方向,持續 10 個週期(約 100 分鐘)
抗衝擊能力
符合 IEC/EN 61131-2 147 m/s 2、X、Y、Z 方向 3 次
電快速瞬變/突發
IEC 61000-4-4
2 kV:電源連接埠(顯示單元)
1 kV:訊號端口
靜電放電抗擾度
接觸放電方法:6 kV
空氣放電方法:8 kV
(IEC/EN61000-4-2 3 級)
記憶
應用記憶體
使用藍色時: FLASH EPROM 128MB

可拆式系統:

本地儲存
467MB
備份記憶體
使用藍色時: NVRAM 500KB

電池:客戶不可更換的電池/用於時鐘資料備援的主電池

介面規格
串口(COM1)
非同步傳輸:RS-232C / 422 / 485,資料長度:7 或8 位,停止位:1 或2 位,奇偶校驗:無、偶數或奇數,資料傳輸速度:2,400 至115,200 bps,連接器:D -Sub 9針(插座)
USB(A 型)
符合 USB 2.0(A 型)x 1
電源電壓:5 Vdc ±5 %
輸出電流:500 mA 或更少
通訊距離:5 m [16.4 ft.] 或更少
USB(微型 B)
USB 2.0 (micro-B) x 1,通訊距離:5 m [16.4 ft]
乙太網路
IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX,連接器:模組化插孔 (RJ-45) x 2
結構規格
接地
功能接地:接地電阻為 100 Ω、2mm 2 (AWG 14) 或更粗的電線,或您所在國家的適用標準。(FG 和 SG 端子相同)
冷卻方式
自然空氣循環
結構
後部模組:IP20
顯示模組:IP65F、UL 50/50E、Type 1、Type 4X(僅限室內使用)、Type 12、Type 13 * 1
外形尺寸
後部模組:W145.6 x H108.23 xD 41.4 mm [W5.73 x H4.26 x D1.63 吋](不含突出部分)
顯示模組:W201.2 x H137.2 x D17.1 mm[ W7.92 x H5.4 x D0.67 英吋](不含突出部分)
面板開孔尺寸
直徑 22.5 毫米(0.88 吋)
重量
後部模組:0.27 公斤(0.6 磅)或更小
顯示模組:0.49 公斤(1.08 磅)或更小

1該裝置的正面安裝在堅固的面板中,並已使用與規範中所示標準相當的條件進行了測試。即使設備的電阻等級相當於這些標準,對設備沒有影響的油也可能會損壞設備。這種情況可能發生在存在汽化油的區域,或允許低黏度切削油長時間黏附在裝置上的區域。如果設備正面保護片剝落,這些情況可能會導致油進入設備,建議採取單獨的保護措施。此外,如果存在未經認可的油,可能會導致前面板塑膠蓋變形或腐蝕。因此,在安裝設備之前,請務必確認設備運作環境中存在的條件類型。如果安裝墊圈長期使用,或從面板上拆下裝置及其墊圈,則無法保證原有的保護等級。為了維持原有的防護等級,請務必定期更換安裝墊圈。

方面

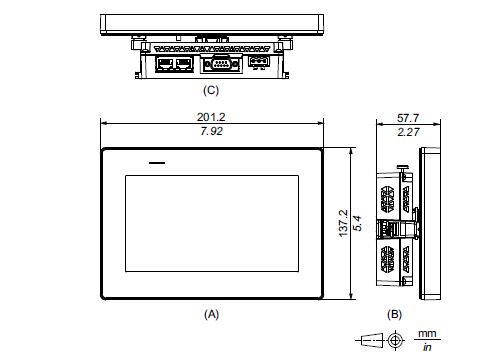

外形尺寸
stm6400wa_dimensions

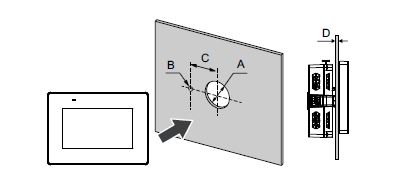

面板開孔尺寸
stm6000_panelcutout_dimensions

A C
22.5 毫米(+0/-0.3 毫米)

(0.88 吋[+0/-0.01 吋])
4.0 公釐(+0/-0.2 公釐)

(0.15 吋[+0/-0.007 吋])
30.0 公釐(+0/-0.2 公釐)

(1.18 吋[+0/-0.007 吋])
面板材質 厚度範圍(D)
1.5… 6.0 毫米(0.06… 0.23 吋)
玻璃鋼(最小GF30) 3.0… 6.0 毫米(0.12… 0.23 吋)
