標準產品資訊
類型
人機介面
系列
ST6000系列
尺寸
4吋寬
模型
PFXST6200WAD
全球程式碼
PFXST6200WAD
產品特點
4″ 直流模擬
顯示規格
顯示類型
TFT彩色液晶屏
顯示屏尺寸
4.3吋寬
解決
480 x 272 像素
有效顯示面積
W95.04 x H53.86 mm [W3.74 x H2.12 吋]
顯示顏色
1600萬種顏色
背光
白色 LED(用戶不可更換。需要更換時,請聯絡當地經銷商。)
背光使用壽命
50,000 小時 或更高(在背光亮度降低至 25% 之前,皆在 25 °C [77 °F] 下連續運作)
亮度控制
16級(透過觸控螢幕或軟體調節)
觸控螢幕類型
電阻膜(模擬、單點觸控)
觸控螢幕解析度
1,024 x 1,024
觸控螢幕壽命
1,000,000次以上
電氣規格
額定輸入電壓
24伏直流電
輸入電壓限制
19.2 至 28.8 伏特直流電
允許電壓降
2 毫秒或更短
能量消耗
最大限度。6.9 W
未供電給外部裝置時:3.6 W 或更低
當螢幕關閉背光時(待機模式):2.8 W 或更低
突波電流
30A以下
耐電壓
1,000 Vac、20 mA 1 分鐘(電源端子和 FG 端子之間)
絕緣電阻
500 Vdc、10 MΩ 或以上(電源端子和 FG 端子之間)
環境指標
國際安全標準
CE、UKCA、UL、cUL (508) 認證、EAC、KC、C-Tick
周圍空氣溫度
0 至 50 °C [32 至 122 °F]
儲存溫度
-20 至 +60 °C [-4 至 140 °F]
環境濕度
10 % 至 90 % 相對濕度(濕球溫度:最高 39 °C [102.2 °F] – 無冷凝)
儲存濕度
10 % 至 90 % 相對濕度(濕球溫度:最高 39 °C [102.2 °F] – 無冷凝)
灰塵
0.1 mg/m 3 (10 -7 oz/ft 3 ) 或更低(非導電等級)
污染程度
適用於污染等級2的環境
腐蝕性氣體
不含腐蝕性氣體
氣壓(海拔範圍)
800 至 1,114 hPa(海拔 2,000 公尺 [6,561 英尺] 或以下)
抗振性
符合 IEC/EN 61131-2
5 至 9 Hz 單振幅 3.5 mm [0.14 in.]
9 至 150 Hz 固定加速度:9.8 m/s 2 個
X、Y、Z 方向,持續 10 個週期(約 100 分鐘)
抗衝擊能力
符合 IEC/EN 61131-2 147 m/s 2、X、Y、Z 方向 3 次
電快速瞬變/突發
IEC 61000-4-4
2 kV:電源連接埠(顯示單元)
1 kV:訊號端口
靜電放電抗擾度
接觸放電方法:6 kV
空氣放電方法:8 kV
(IEC/EN61000-4-2 3 級)
記憶
應用記憶體
使用藍色時: FLASH EPROM 128MB

可拆式系統:

本地儲存
63MB
備份記憶體
使用藍色時: NVRAM 500KB

電池:可更換電池/用於時鐘資料備援的主電池

介面規格
串口(COM1)
非同步傳輸:RS-232C / 422 / 485,資料長度:7 或8 位,停止位:1 或2 位,奇偶校驗:無、偶數或奇數,資料傳輸速度:2,400 至115,200 bps,連接器:D -Sub 9針(插頭)
USB(A 型)
符合 USB 2.0(A 型)x 1
電源電壓:5 Vdc ±5 %
輸出電流:500 mA 或更少
通訊距離:5 m [16.4 ft.] 或更少
USB(微型 B)
USB 2.0 (micro-B) x 1,通訊距離:5 m [16.4 ft]
乙太網路
IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX,連接器:模組化插孔 (RJ-45) x 1
結構規格
接地
功能接地:接地電阻為 100 Ω、2mm 2 (AWG 14) 或更粗的電線,或您所在國家的適用標準。(FG 和 SG 端子相同)
冷卻方式
自然空氣循環
結構
IP65F、類型 1、類型 4X(僅限室內使用)、類型 13(正確安裝在外殼中時位於前面板上)* 1
外形尺寸
W134.5 x H108.5 x D43 mm [W5.3 x H4.27 x D1.69 吋]
面板開孔尺寸
W118.5 x H92.5 mm [W4.67 x H3.64 in.]
面板厚度區域:1.6 至 5 mm [0.06 至 0.2 in.]
使用彈簧夾時:
位置 1:1.5 至 4 mm [0.06 至 0.16吋]
位置 2:4 至 6 毫米 [0.16 至 0.24 吋] * 2
重量
0.4 公斤 [0.88 磅] 或更少

1該裝置的正面安裝在堅固的面板中,並已使用與規範中所示標準相當的條件進行了測試。即使設備的電阻等級相當於這些標準,對設備沒有影響的油也可能會損壞設備。這種情況可能發生在存在汽化油的區域,或允許低黏度切削油長時間黏附在裝置上的區域。如果設備正面保護片剝落,這些情況可能會導致油進入設備,建議採取單獨的保護措施。此外,如果存在未經認可的油,可能會導致前面板塑膠蓋變形或腐蝕。因此,在安裝設備之前,請務必確認設備運作環境中存在的條件類型。如果安裝墊圈長期使用,或從面板上拆下裝置及其墊圈,則無法保證原有的保護等級。為了維持原有的防護等級,請務必定期更換安裝墊圈。

2對於尺寸公差,+1/-0 mm [+0.04/-0 in.] 和 R 角度均低於 R3 [R0.12 in.]。即使安裝壁厚在「面板切割尺寸」的建議範圍內,根據牆壁的材料、尺寸以及 GP 和其他設備的安裝位置,安裝壁也可能會變形。為了防止翹曲,安裝表面可能需要加固。

方面

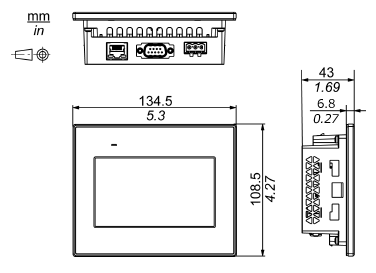

外形尺寸
st6200wa_dimensions
面板開孔尺寸
et6000_panelcut_dimension

A C
118.5 毫米(+1/0 毫米)

(4.67 吋[+0.04/0 吋])
92.5 毫米(+1/0 毫米)

(3.64 吋[+0.04/0 吋])
1.6 至 5 毫米

(0.06 至 0.2 吋)使用

彈簧夾


安裝 ST-6200WA 時:

位置 1:1.5 至 4 毫米

(0.06 至 0.16 吋)

位置 2:4 至 6 毫米

(0.16 至 0.24 吋)

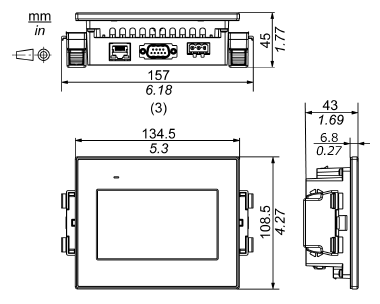

帶彈簧夾的外部尺寸
st6200wa_spring_clip_dimensions

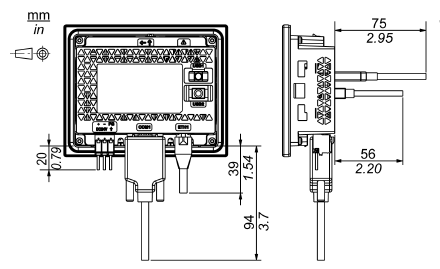

帶電纜的外部尺寸
st6200wa_cable_dimensions
