GT25 – 三菱電機GOT2000系列人機介面
產品型號
三菱電機GOT2000系列人機介面GT25機種產品一覽
|
螢幕
尺寸
|
型號 | 外殼顏色 | 解析度 | 色彩 | 電源種類 |
內建
記憶體
|
外型尺寸
(mm)
|
開孔尺寸
(mm)
|
| 12.1吋 | GT2512-STBA | 黑 |
SVGA
(800×600點)
|
65536色 | AC100~240V |
儲存用(ROM):32MB
動作用(RAM):80MB
|
316(W)x246(H)x52(D) | 302(W)x228(H) |
| GT2512-STBD | DC24V | |||||||
| 10.4吋 | GT2510-VTBA | 黑 |
VGA
(640×480點)
|
65536色 | AC100~240V |
儲存用(ROM):32MB
動作用(RAM):80MB
|
303(W)x218(H)x52(D) | 289(W)x200(H) |
| GT2510-VTWA |
白 |
|||||||
| GT2510-VTBD | 黑 | DC24V | ||||||
| GT2510-VTWD | 白 | |||||||
| 8.4吋 | GT2508-VTBA | 黑 |
VGA
(640×480點)
|
65536色 | AC100~240V |
儲存用(ROM):32MB
動作用(RAM):80MB
|
241(W)x194(H)x52(D) | 227(W)x176(H) |
| GT2508-VTBD | 黑 | 黑 | ||||||
| GT2508-VTWA | 白 | AC100~240V | ||||||
| GT2508-VTWD | 白 | DC24V | ||||||
| 5.7吋 |
GT2505-VTBD 新產品 |
黑 |
VGA
(640×480點)
|
65536色 | DC24V |
儲存用(ROM):32MB
動作用(RAM):80MB
|
164(W)×139(H)×53.5(D) | 153(W)×121(H) |
產品說明
| 充實的介面(全系列標準配備SD記憶卡槽) | |||||||
| (標準機型)
|
|||||||
|
(白色機型)
|
|||||||
 |
|||||||
| 外形美觀的字型及PNG圖形 | |||||||
| 畫面設計時支援可任意放大與縮小的字體與圖庫元件。 |
|
||||||
| 支援PNG圖形格式(無壓縮破壞)，將呈現更華麗的畫面效果。 |
|
||||||
| 支援哥德式及楷書2種輪廓字型，展現各華麗的文字效果。 |  |
||||||
| 現場即時閱讀操作文件 | |||||||
| 當設備發生異常時，可在GOT上直接顯示檢查要點或操作手冊，方便現場確認復歸方法，縮短停機處理時間。 | |||||||
|
|||||||
| GOT1000可輕鬆昇級 | |||||||
| 只要透過人機規劃軟體GT Works3，將原專案檔案中的型號從GOT1000更改為新的GOT2000機種，即可輕鬆完成昇級動作。 | |||||||
 |
|||||||
| FA穿透機能與無線網路連接 | |||||||
| ♦ FA設備的起動及調整上 | |||||||
| GOT與電腦連接之後，透過GOT可直接對FA設備進行程式規劃及相關設定作業，不需要再打開控制盤體並更換任何連接線。 | |||||||
| 也可支援電腦與GOT間的無線連接，在沒有連接線的狀況下也可以啟動及調整相關設定。 NEW | |||||||
 |
|||||||
| ♦ GOT畫面資料的傳送上 | |||||||
| 電腦也可透過PLC來對GOT傳送資料。 | |||||||
| 即使在PLC動作中要對GOT傳送臨時要變更的畫面資料時，也可以不用更換連接線。 | |||||||
 |
|||||||
| ＊ 連接到內藏乙太網路機能的CPU時,將無法支援本機能。 | |||||||
| 可容易地備份/復原PLC程式 | |||||||
| PLC CPU及運動控制器(Motion controller)等的程式及參數可直接備份在GOT的SD記憶卡或USB外接硬碟。只要預先備份在GOT上，當上述CPU需要更換時，就可以在不使用電腦的狀態下快速完成CPU的更換動作。 | |||||||
 |
|||||||
| <對象資料> 程式、參數、元件註解、元件初期值資料及檔案暫存器..等 | |||||||
| <對象機種> MELSEC-Q系列(Q12PRH/Q25PRHCPU除外)、L系列、FX系列、Q系列運動控制器 | |||||||
| <支援連接型態> BUS連接、CPU直接連接、電腦連結模組連接、乙太網路連接 | |||||||
| ♦ 同時備份多台控制器資料 | |||||||
| 多台控制器同時透過乙太網路連接時，可以同時進行備份操作，以減少個別操作的時間。
|
 |
||||||
| ♦ 自動備份機能 | |||||||
| 除了可從面板手動備份操作之外，同時也可以設定觸發元件或每星期固定日期及時間來進行自動備份的動作。 |  |
||||||
| 不需電腦也可監視及編輯PLC程式 | |||||||
| 當有異常發生時，需要監視PLC階梯圖來找出原因時，不需要在生產現場另外找電腦來操作。 | |||||||
 |
|||||||
| 只有觸摸GOT畫面就可以輕易編輯階梯圖進行簡易修改。 | |||||||
 |
|||||||
| <對象機種> MELSEC-Q系列(QnPHCPU/QnPRHCPU/QnUDPVCPU除外)、L系列、 Q系列運動控制器(PLC CPU部) | |||||||
| 遠端操作GOT | |||||||
| 本機能允許電腦、平板或其它手提式智慧型設備可以遠端監看操作GOT。 | |||||||
| 也同時支援公用機能部份的程式階梯圖監視及網路狀態監視。 | |||||||
 |
|||||||
| ＜系統架構＞ | |||||||
 |
|||||||

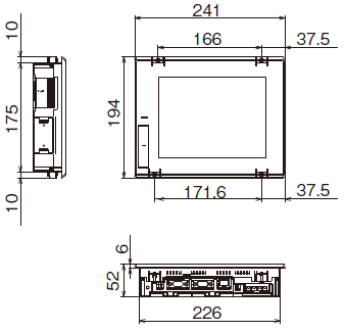

| 外型尺寸 | |||||||
| 單位:mm(inch) | |||||||
|
|||||||
