FX5U主機 – 三菱電機IQ-F系列可程式控制器(PLC)

產品型號

＜三菱電機 FX5U系列PLC主機型號一覽＞

AC電源機型(100~240V AC 50/60Hz)
型號	合計點數	輸出入點數		輸入型式	輸出型式
型號	合計點數	輸入	輸出	輸入型式	輸出型式
FX5U-32MR/ES	32	16	16	DC24V (NPN/PNP皆可)	繼電器接點
FX5U-64MR/ES	64	32	32
FX5U-80MR/ES	80	40	40
FX5U-32MT/ES	32	16	16	DC24V (NPN/PNP皆可)	電晶體 (NPN)
FX5U-64MT/ES	64	32	32
FX5U-80MT/ES	80	40	40
FX5U-32MT/ESS	32	16	16	DC24V (NPN/PNP皆可)	電晶體 (PNP)
FX5U-64MT/ESS	64	32	32
FX5U-80MT/ESS	80	40	40

DC電源機型(connector式,24V DC)
型號	合計點數	輸出入點數		輸入型式	輸出型式
		輸入	輸出
FX5UC-32MT/D	32	16	16	DC24V (NPN)	電晶體 (NPN)
FX5UC-32MT/DSS	32	16	16	DC24V (NPN/PNP皆可)	電晶體 (PNP)

產品說明

先進的內建機能

CPU性能

MELSEC iQ-F的核心所具備旳新PLC執行引擎,能夠執行結構化程式及多支程式,同時也支援結構化文字(structured text)及功能方塊(Function Block)等。

程式容量

64k 步序(steps)

指令執行速度

(LD,MOV指令)

34ns

PC MIX值

14.6 指令/µs

定周期中斷程式

最小1ms

內藏類比輸出入(僅限FX5U) ,具警報輸出

FX5U配備12位元 2CH的類比輸入及 1CH的類比輸出。

只要透過參數簡易設定,不需要任何程式撰寫。

同時也可輕鬆透過參數設定數值偏移,比例轉變(scaling)以及警報輸出機能。

>>具類比控制的變頻器控制範例

內藏SD記憶卡槽

內藏的SD卡槽可方便地更新程式及大規模生產的機台。

資料可被儲存記錄(Logging)在SD卡(將來支援),讓分析系統狀態及生產狀況等變得更容易。

>>使用SD卡來大規模生產機台的範例

安全性

MELSEC iQ-F具備先進的保全機能(檔案密碼,遠端密碼,保全金鑰)來防止未經授權的人員將資料竊取及非法的操作。

>>使用保全金鑰的範例

高速系統匯流排通信

MELSEC iQ-F實現1.5k words/ms高速系統匯流排通信(約比FX3U快150倍)。

即使是使用含大量資料的智能模組也能達到最大性能。

RUN/STOP/RESET開關

RUN/STOP開關同時包含RESET機能.所以PLC可以在不關閉主電源下更有效偵錯重新啟動。

免電池,易維護

不需電池保持PLC內程式,萬年曆資料也可利用超級電容器保持10天。(依使用狀況可能變動)

*使用選配電池時,即使沒有供電也可儲存萬年曆資料及停電保持元件記憶體。

內建RS-485埠(具MODBUS機能)

透過內建 RS-485埠可連接50米內的串列通訊設備。

透過專用的變頻器通信指令,可控制多達16台三菱變頻器。

而MODBUS機能支援多達32台PLC,傳感器及溫度控等裝置。

>>三菱變頻器通信	>>MODBUS通信

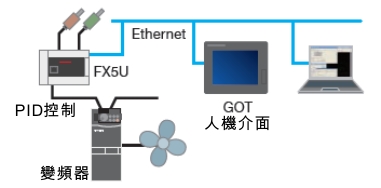

內建乙太網路埠

乙太網路通訊最多可連接相同網域的8個設備,並可支援電腦其它設備的多通道連接。

這1個連接埠也支援主機的遠端維護及其它無縫SLMP通訊。

>>Socket通訊

直接連接到其它的PLC.

>>遠端維護

GX Works3透過VPN連線可以讀/寫程式.

>>SLMP通訊

外部設備可讀出PLC元件資料及寫入.

>>MODBUS/TCP通訊

先進的定位控制

內建定位控制(200kpps,內建4軸)

20µs高速起動的定位能力

FX5U/FX5UC具功能強大的定位機能,配備了8ch高速脈波輸入及4軸脈波輸出。

定位控制包含中斷、可變速度及簡易補間機能,可輕易建立在表格內並起動。

FX5U/FX5UC產品規格

項目	主機單元硬體規格
	FX5U					FX5UC
操作環境溫度	0 to 55°C
儲存環境溫度	-25 to 75°C
操作環境濕度	5 to 95%RH(不結露)
儲存環境濕度	5 to 95%RH(不結露)
耐振動		頻率(Hz)	加速度	片振幅	擺動次數	頻率(Hz)	加速度	片振幅	擺動次數
	安裝於DIN滑軌上	5~8.4	–	1.75mm	X,Y,Z各方向10次 (各方向80 分鐘)	5~8.4	–	1.75mm	X,Y,Z各方向10次 (各方向80 分鐘)
		8.4~150	4.9m/s²	–		8.4~150	4.9m/s²	–
	直接安裝	5~8.4	–	3.5mm		–
		8.4~150	9.8m/s²	–
耐衝擊	147 m/s²加速度, 作用時間: 11 ms, 正弦半波脈衝X,Y,Z方向各3 次
接地	D類接地(接地電阻: 100 Ω以下) <不可與重電系統共用接地>
工作環境	無腐蝕性,無可燃性氣體及無導電性粉塵
工作高度	0到2000公尺
安裝位置	控制盤內
過電壓類別	II 以下
污染等級	2以下
設備類	Class 2

項目		主機供電規格
		FX5U-32M[ ]	FX5U-64M[ ]	FX5U-80M[ ]	FX5UC-64MT/[ ]
電源電壓		100 ~ 240V AC			24V DC
電壓容許範圍		85 ~ 264V AC			20.4 ~ 28.8V DC
額定頻率		50/60Hz			–
允許瞬時斷電時間		10ms以內瞬時斷電可繼續操作			5ms以內瞬時斷電可繼續操作
電源保險絲		250V, 3.15A 延時保險絲	250V, 5A 延時保險絲		125V, 3.15A延時保險絲
突入電流		最大25 A , 5 ms以下 /100 V AC 最大50 A , 5 ms 以下 /200 V AC	最大30 A , 5 ms以下 /100 V AC 最大60 A , 5 ms 以下 /200 V AC		最大30 A , 0.5 ms以下 /24 V DC
消耗電力		30W	40W	45W	8W
內部DC5V供電容量		900mA	1100mA	1100mA	720mA
內部DC24V 供電容量	使用內部電源做為輸入回路電源	400mA	600mA	600mA	500mA
	使用外部電源做為輸入回路電源	480mA	740mA	770mA

FX5U/FX5UC系列PLC性能規格

*1.	使用PLC內藏的大容量電容器充電後保持萬年曆的時間。若大容電電容器的電壓低下時，萬年曆資料將無法維持正確。當電容器充滿電時(PLC送電30分鐘以上)，將可保持10天的運作(周圍溫度:25℃時)。電容器的保持時間會依現場周圍溫度而變化，當溫度較高時，保持時間也將縮短。
*2.	16位元索引暫存器(Z)與32位元索引暫存器(LZ)總點數為24個字元。
